AUTOMATION TECHNOLOGY TRUMPF LIFTMASTER COMPACT (AL34) und TruStore 3030 (A12), LMZ-1122

Automasierung

LiftMaster Compact 1530 (AL34)

Beladen
Max. Tafelformat 3000 mm x 1500 mm
Min. Tafelformat 1000 mm x 1000 mm
Max. Blechdicke 25 mm
Max. Tafelgewicht 900 kg
Entladen
Min. Tafelformat 150 mm x 150 mm
Max. Blechdicke mit Entladerechen 25 mm
Max. Blechdicke mit Bänderzinken 15 mm
Max. Tafelgewicht 900 kg

Grundeinheit LiftMaster Compact 1530 (AL34)
⦁ Typ 1530: Blechformat 3048 mm x 1524 mm
⦁ Beladestation für Stapelhöhe 90 mm / 3 t
⦁ Verschiebbarer Entladerechen (Zinkenabstand 67 mm, wechselbare Zinken)
⦁ Fertigteilpalette und verlängerter Palettenauszug an der Maschine
⦁ Lagerschnittstelle
         Beladen
⦁ Abschäleinrichtung
⦁ Doppelblecherkennung
⦁ Synchronloader inkl. Vereinzelung von Dünnblech (0,8 – 2,0 mm)

LiftMaster Compact Optionen
⦁ Reinigungsbürste für Auflageleisten
⦁ Sicherheitseinrichtung für Lageranbindung inkl. 2. Lichtschrankenkreis
⦁ Lagerschnittstelle

Lagersystem

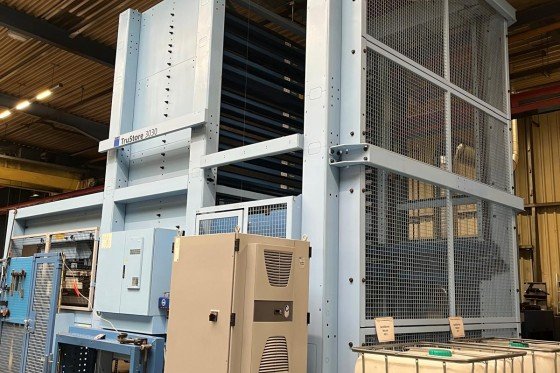

TruStore 3030 (A12)
⦁ Standardausstattung TruStore 3030 (A12)
– Blechformat: 3048 x 1524 mm
– Lagersicherheitseinrichtung
– Einfach- oder Doppelturm, max. Systemhöhe 8250 mm
– Beladehöhe 90 oder 170 mm; Nutzlast 3 t pro Palette
– Startpfosten
         – Säulenverkleidung

Regalbediengerät:
– Bedienpanel 19″ Touchscreen
– Lagerschnittstelle für Automatisierungsanbindung
– Schaltschrankbeleuchtung
– Hubkette, E-Kette

Optionen TruStore 3030
⦁ Einfachturm – Systemhöhe 6090 mm
⦁ Anbindung Maschine Turm 1
⦁ Integration LiftMaster Compact
– inkl. Lagerfacherweiterung
– Turm 1, inkl. Schnittstellen, Vorbereitung Unterbringung
   weiterer Lagerfächer, reduzierte Freifahrt des Rechenrahmens
⦁ 1. Ein-/Auslagerwagen
– Anbindung an Turm 1, exkl. Standardschienensatz
⦁ Wagenausführung stirnseitig
⦁ Scherenhubtisch (niedrige Bauform)
⦁ Lagerfach 170 mm inkl. Palette Turm 1
⦁ Lagerfach 90 mm, inkl. Palette
⦁ Staplerfähiger Palettenboden
– für Fertigteile
⦁ Auspacktisch zum selbst zusammenbauen
