Gestuurde achter aanslag assen: 6 (X1, R1, Z1, X2, R2, Z2)
Gereedschapsopname: WILA
Bombering: CNC-gestuurd
Hoekmeetsysteem: Inclusief

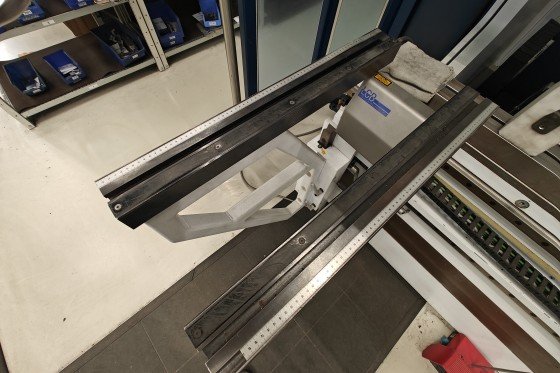

Materiaalsteunen: Inclusief
Basisgegevens van de machine
Perskracht 1300 kN
Buiglengte 3050 mm
Vrije kolomvrijheid 2550 mm
Maximaal afstand tussen machinetafel en
Drukbalk 720 mm
Bruikbare installatiehoogte 595 mm
Helling van de drukbalk ± 15 mm
Y-as slag 400 mm
Uitsteeksel 405 mm Tafelbreedte 110 mm
Werkhoogte vanaf de vloer 1065 mm
– Gereedschapshoogte 100 mm
– Tafelhoogte vanaf de vloer 900 mm
Y-as snelheden
– Snelle doorgang 220 mm/s
– Werksnelheid 10 mm/s
– Terugtrekking 220 mm/s
Nauwkeurigheid
Positieafwijking van de assen
Y-as 0,01 mm
Besturing
Basis 2D grafische besturing
Aansluitwaarden
Hoofdaandrijfvermogen 15,0 kW
Bedrijfsspanning 3 x 400 V/N/PE/50 Hz
Pneumatische aansluiting 6 ± 1 bar
Afmetingen en gewichten
Ruimtebehoefte (lengte x breedte) 4,1 m x 1,9 m
Hoogte 3,2 m
Gewicht (ongeveer) 11100 kg
Kleuren
Structuurverf wit = NCS S 0505 R80B,
Blauw = ca. RAL-design 250 20 20, Zwart = RAL 9005, zilveren elementen in RAL 9006
Achteraanslagsysteem, 6-assig
Reis- en stopbereik
Slag X1/X2-as 600 mm
Maximaal stopbereik in X 1000 mm
Slag R1/R2-as 200 mm
Z1/Z2-asverplaatsing 1880 mm
Nauwkeurigheid
Positieafwijking van de assen
X1/X2-as 0,04 mm
R1/R2-as 0,08 mm
Z1/Z2-as 0,06 mm
Snelheden
X1/X2-as 800 mm/s
R1/R2-as 300 mm/s
Z1/Z2-as 1000 mm/s
Afstanden van stopvingers in Z-richting
Minimaal. afstand tussen aanslagvingers 40 mm Min. afstand tussen stopvingers en zijstandaard 230 mm
